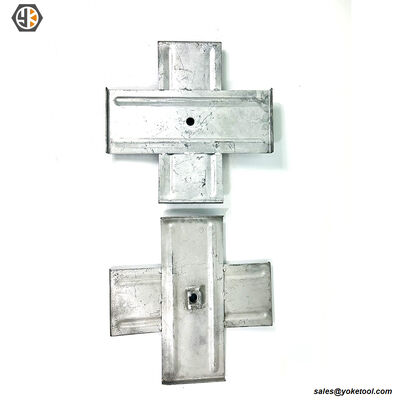

El Ancla de Placa Cruzada Yokelink está diseñada para el amarre de líneas aéreas de alta resistencia donde se requiere una resistencia extrema a la extracción. Instalado en un agujero pre-perforado, este ancla utiliza una masa de área superficial para distribuir las cargas de tensión contra la columna de tierra intacta sobre él.
Integridad Estructural Sin Partes Móviles:

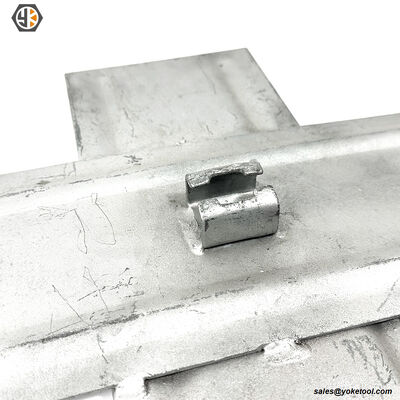

Formado por dos placas de acero estructural de calibre pesado, el diseño cruzado proporciona una rigidez y resistencia excepcionales sin depender de la expansión mecánica o partes móviles. Una ranura diagonal especialmente diseñada permite que una varilla de anclaje forjada se deslice fácilmente en su lugar, bloqueándose de forma segura en el centro de la cruz. Esto asegura que la carga del cable se tire directamente contra el centro de la vasta superficie de apoyo del ancla.
Para resistir entornos subterráneos altamente corrosivos, los Anclas de Placa Cruzada Yokelink están recubiertos con pintura asfáltica inhibidora de óxido o completamente galvanizados en caliente según ASTM A153.
Características Técnicas Clave del Ancla de Tierra de Placa Cruzada
Diseño: Placas de acero cruzadas proporcionan una enorme área de superficie de apoyo.
Fiabilidad: Construcción sólida con cero partes móviles que puedan fallar bajo tierra.
Montaje: Ranura diagonal incorporada para una fijación rápida y segura de la varilla de anclaje.
Instalación: Diseñado para instalación en agujeros perforados estándar de 16", 20" o 24".
Recubrimiento: Pintado con asfalto o galvanizado en caliente para durabilidad a largo plazo.
Proceso de Producción del Ancla de Tierra de Placa Cruzada
Los anclas de tierra de placa cruzada se fabrican a partir de placa de acero y varilla de acero de alta resistencia.
Corte y Conformado: La placa de acero se corta y se prensa en placas de apoyo en forma de cruz.
Soldadura: La placa cruzada se suelda firmemente a la varilla de anclaje central para garantizar una fuerte integridad.
Enderezado y Roscado: La varilla se endereza y se enrollan las roscas en el extremo.
Tratamiento de Superficie: El conjunto completo se galvaniza en caliente según ASTM A153 para protección contra la corrosión.
Equipos de Control de Calidad y Pruebas de Yokelink
No solo nos referenciamos a los estándares, sino que también los verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de la carga supere los requisitos mínimos de IEEE C135.2 o la especificación CSA; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas achaflanadas y las roscas enrolladas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de materiales del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.
La Aplicación del Ancla de Tierra de Placa Cruzada
Los anclas de tierra de placa cruzada se utilizan ampliamente en líneas de transmisión y distribución aéreas para sistemas de anclaje subterráneo y estabilidad de postes. Proporcionan alta resistencia a la extracción en el suelo mediante la gran placa de apoyo cruzada, asegurando una fijación firme y estable para los cables de amarre y los postes. Galvanizados en caliente de acuerdo con ASTM A153, presentan una excelente resistencia a la corrosión para servicio exterior a largo plazo. Cumpliendo con los estándares IEEE C135.1 y ANSI C135.90, son fiables, duraderos y adecuados para diversas condiciones del suelo en proyectos de líneas eléctricas.
Informe de Inspección de Calidad del Producto Yokelink
Proporcionamos servicios integrales de inspección para pernos de máquina, incluyendo pernos de prueba SGS e Informe Formal de Inspección de Piezas de Producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con estándares internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, proporcionando una garantía de calidad confiable para aplicaciones de líneas aéreas e industriales.
Especificaciones Técnicas de Ancla de Tierra de Placa Cruzada
| Nº de Pieza |
Agujero de Ancla |
Tamaño de Varilla |
Área |
Peso |
| Pulgada |
Pulgada |
Pies Cuadrados |
Kg / Pza |
| E0416 |
16 |
5/8 o 3/4 |
150 |
4.50 |
| E0420 |
20 |
5/8 o 3/4 |
250 |
7.20 |
Referencia Cruzada (Equivalentes de la Industria):
| Agujero de Ancla |
Nº de Pieza |
HUBBELL |
MACLEAN |
| Pulgada |
| 16 |
E0416 |
X16 |
J3516 |
| 20 |
E0420 |
X20 |
J3520 |
(Nota: Los números de pieza del fabricante son solo de referencia. Los productos Yokelink son intercambiables según los estándares IEEE.)
Preguntas Frecuentes (FAQ)
P1: ¿Cuál es la principal ventaja de un Ancla de Placa Cruzada sobre un Ancla de Expansión?
R: La principal ventaja es la fiabilidad bajo cargas extremas. Un Ancla de Placa Cruzada no tiene partes móviles, lo que elimina el riesgo de que las cuchillas no se expandan correctamente en suelos difíciles. Se basa puramente en su enorme área de superficie fija (hasta 400 pulgadas cuadradas) para distribuir la carga de tensión contra la tierra compactada, ofreciendo una capacidad de sujeción excepcional y predecible.
P2: ¿Cómo se acopla la varilla de anclaje a un Ancla de Placa Cruzada?
R: La placa cruzada presenta una ranura diagonal cortada en el acero. Durante la instalación, simplemente enrosque una tuerca en la parte inferior de una varilla forjada Varilla de Anclaje, deslice la varilla a través de la ranura diagonal y posicione la tuerca cuadrada en el hueco central debajo de las placas. Una vez que se aplica tensión, se bloquea firmemente en su lugar.
P3: ¿Cómo se instala un Ancla de Placa Cruzada en el suelo?
R: Se perfora un agujero de gran diámetro (por ejemplo, 16", 20" o 24") en el suelo en el ángulo del cable de amarre. También se corta una ranura en ángulo en el lateral del agujero para que descanse la varilla de anclaje. El ancla y la varilla ensamblados se bajan al fondo del agujero. Finalmente, el agujero se rellena cuidadosamente y se compacta mecánicamente en capas para restaurar la densidad del suelo por encima de las placas de anclaje.
P4: ¿Qué tipo de suelo es más adecuado para un Ancla de Placa Cruzada?
R: Los anclas de placa cruzada funcionan excepcionalmente bien en suelos pobres, sueltos o pantanosos (como las Clases de Suelo 6 y 7) donde los anclas de expansión estándar podrían no expandirse correctamente o carecer de tierra firme para agarrarse. Dado que la placa cruzada se basa en su enorme área de superficie fija y el peso del relleno compactado por encima de ella, garantiza una capacidad de sujeción fiable incluso en condiciones de suelo menos que ideales.
P5: ¿Debería elegir anclas de placa cruzada pintadas con asfalto o galvanizadas en caliente (HDG)?
R: Depende de la corrosividad del suelo y de la vida útil esperada de la línea de servicios públicos. Un recubrimiento pesado de pintura asfáltica es la práctica estándar de la industria, proporcionando una excelente inhibición de la oxidación para la mayoría de las condiciones normales del suelo a un precio muy rentable. Sin embargo, si el ancla se está instalando en suelos altamente agresivos, ácidos, alcalinos o costeros, elegir Galvanizado en Caliente (HDG) según ASTM A153 proporciona la protección contra la corrosión sacrificial definitiva a largo plazo para garantizar décadas de integridad estructural bajo tierra.
