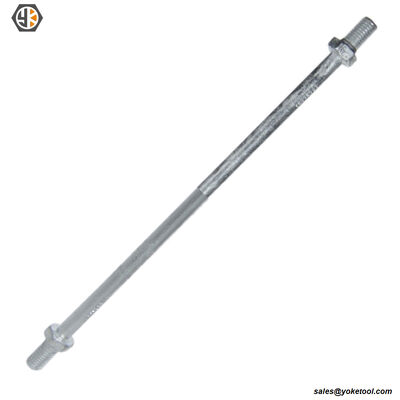

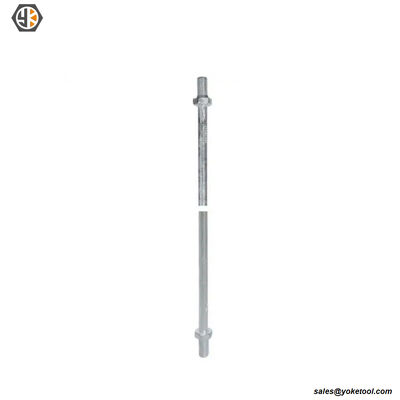

Características técnicas clave de la varilla de anclaje de extensión:
Aplicación: Extiende las varillas de anclaje estándar para anclaje en suelos profundos.
Diseño de rosca: Las roscas laminadas (UNC) garantizan la máxima capacidad de carga.
Conexión: Ensamblado utilizando acoplamientos roscados HDG de alta resistencia.
Material: Acero al carbono de alta resistencia que cumple con las normas de servicios públicos.
Acabado: Galvanizado en caliente para una vida útil prolongada en servicio enterrado.
Proceso de producción de la varilla de anclaje de extensión
Las varillas de anclaje de extensión se fabrican principalmente con barra redonda de acero al carbono de alta resistencia.
Corte de material: El acero redondo se endereza y se corta a una longitud fija.
Forjado en caliente / recalcado: Un extremo se forja para formar una cabeza ampliada o una estructura de conexión.
Laminado de roscas: Se forman roscas de precisión en ambos extremos para la conexión de extensión.
Enderezado y desbarbado: Asegurar la rectitud y eliminar los bordes afilados.
Tratamiento térmico: Mejorar la resistencia a la tracción y las propiedades mecánicas.
Galvanizado en caliente: Superficie tratada según ASTM A153 para resistencia a la corrosión.
Inspección: Verificación dimensional, prueba de tracción, prueba de espesor de recubrimiento e inspección visual.
Equipos de control de calidad y pruebas de Yokelink
No solo nos referimos a las normas; también las verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de la carga supere los requisitos mínimos de la especificación IEEE C135.2 o CSA C83; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas achaflanadas y las roscas laminadas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor de recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de material del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.
La aplicación de la varilla de anclaje de extensión
Las varillas de anclaje de extensión se utilizan principalmente en líneas de transmisión y distribución aéreas para sistemas de anclaje y retención en suelos profundos. Proporcionan longitud adicional para alcanzar capas de suelo estables, mejorando la estabilidad del anclaje y la resistencia a la extracción. Conectadas por extremos roscados, permiten un ensamblaje e instalación flexibles. Fabricadas con acero al carbono de alta resistencia y galvanizadas en caliente según ASTM A153, presentan alta resistencia a la tracción y resistencia a la corrosión a largo plazo. Cumpliendo con las normas IEEE C135.1 y ANSI, garantizan un rendimiento seguro y confiable en diversas condiciones de suelo y exteriores.
Informe de inspección de calidad del producto Yokelink
Proporcionamos servicios integrales de inspección para pernos de máquina, incluidos pernos de prueba SGS e Informe formal de inspección de piezas de producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con las normas internacionales como ASTM A307 e IEEE C135.80, cubriendo las propiedades mecánicas y la resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, proporcionando una garantía de calidad confiable para aplicaciones industriales y de líneas aéreas.Especificaciones técnicas de la varilla de anclaje de extensiónNúmero de pieza.
Tamaño de la varilla
| MACLEAN |
HUBBELL |
Peso |
Pulgada |
Pulgada |
| E0758-42 |
E0758-42 |
E0758-42 |
5/8 |
| D6231/2C |
|
4.60 |
|
5/8 |
| D62C |
|
7.28 |
|
3/4 |
| D7531/2C |
|
4.60 |
|
3/4 |
| D75C |
|
7.28 |
|
1 |
| D10031/2C |
|
4.60 |
|
1 |
| D100C |
|
7.28 |
|
Tamaño de la varilla |
Número de pieza.
| HUBBELL |
MACLEAN |
Pulgada |
5/8 |
| E0758-42 |
| |
D6231/2C |
Preguntas frecuentes (FAQ) |
E0758-84 |
| |
D62C |
Preguntas frecuentes (FAQ) |
E0734-42 |
| |
D7531/2C |
Preguntas frecuentes (FAQ) |
E0734-84 |
| |
D75C |
Preguntas frecuentes (FAQ) |
E0710-42 |
| |
D10031/2C |
Preguntas frecuentes (FAQ) |
E0710-84 |
| |
D100C |
Preguntas frecuentes (FAQ) |
P1: ¿Cómo se conecta una varilla de anclaje de extensión a una varilla de retención estándar? |

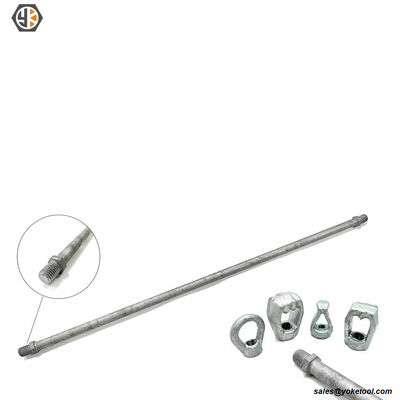

R: Las varillas de anclaje de extensión se conectan a varillas de anclaje roscadas estándar utilizando un acoplamiento roscado especializado de alta resistencia. El acoplamiento tiene rosca interna para que coincida con las roscas UNC de ambas varillas. Simplemente enrosque el acoplamiento en la varilla enterrada y luego enrosque la varilla de extensión en la parte superior del acoplamiento hasta que ambos extremos de la varilla se encuentren en el medio para una máxima resistencia.
P2: ¿Añadir una varilla de extensión y un acoplamiento reduce la resistencia a la tracción general del conjunto de retención?
R: No, siempre que utilice los componentes de grado de servicio público correctos. Las varillas de extensión Yokelink presentan roscas laminadas, que conservan la resistencia total del acero. Además, los acoplamientos roscados están diseñados con una pared más gruesa y acero de mayor grado para garantizar que la propia unión supere la resistencia a la tracción mínima (por ejemplo, 16,000 lb o 23,000 lb) de las varillas que se conectan.
P3: ¿Cuándo es absolutamente necesaria una varilla de anclaje de extensión?
R: Se necesita una varilla de extensión cuando la clase de suelo específica requerida para lograr la capacidad de retención nominal del anclaje se encuentra en lo profundo del suelo. Por ejemplo, si los primeros 6 pies de suelo son pantanosos o relleno suelto (Clase 7 u 8), debe clavar el anclaje de tierra (como una placa cruzada o un anclaje expansible) más profundamente en suelo firme e intacto. La varilla de extensión une el espacio desde el anclaje profundo hasta la superficie del suelo donde se conecta el cable de retención.
P4: ¿Puedo acoplar una varilla de extensión directamente al anclaje de tierra?

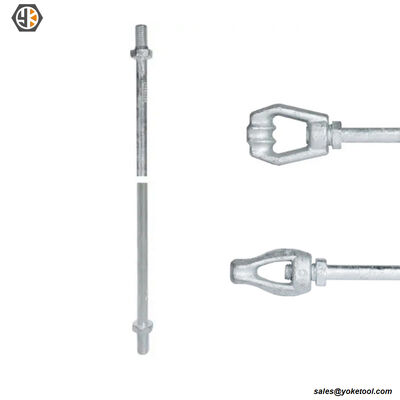

R: Sí. En aplicaciones de suelo profundo, el extremo roscado de una varilla de extensión (o una varilla estándar) se enrosca primero en el retenedor de tuerca del anclaje de tierra, como un anclaje Bust Expanding o Cross Plate. Luego, utiliza un acoplamiento de alta resistencia para acoplar varillas de extensión adicionales según sea necesario para llegar a la superficie. Finalmente, se acopla una varilla de anclaje de ojo de dedal estándar (o una tuerca de ojo) en la parte superior para conectar el cable de retención sobre el suelo.
P5: ¿El pesado recubrimiento galvanizado en caliente (HDG) dificultará el ensamblaje de las roscas en el campo?
R: No con el hardware Yokelink. Si bien el galvanizado pesado según ASTM A153 agrega una capa gruesa y protectora de zinc para décadas de prevención de la oxidación, nuestras varillas de extensión presentan roscas laminadas de precisión que se limpian cuidadosamente del exceso de zinc durante el proceso de fabricación. Además, nuestros acoplamientos roscados se roscan con tolerancias específicas de servicios públicos para garantizar un ensamblaje suave y sin atascos por parte de los linieros en el campo, incluso en condiciones climáticas adversas.
Servicios de cadena de suministro de valor agregado
1. Pedido en firme y almacenamiento gratuito
Yokelink ofrece programas de Pedido en firme: Realice un pedido anual para fijar precios, fabricamos su volumen total y mantenemos stock en nuestras instalaciones sin cargo.
Envíos divididos: Programe envíos parciales (por ejemplo, mensuales o trimestrales) según el progreso de su proyecto. Obtiene los beneficios de la entrega justo a tiempo sin el riesgo de escasez.
2. Envío DDP (aranceles de EE. UU. incluidos) Certeza del costo de llegada: Nos encargamos de la compleja logística. Nuestro servicio DDP (Delivered Duty Paid) cubre el flete marítimo, el despacho de aduanas de EE. UU. y los aranceles de la Sección 301. El precio que cotizamos es el precio final entregado en su puerta / almacén. 3. Programa de muestras gratuitas
Ofrecemos muestras gratuitas a compradores comerciales calificados para pruebas y aprobación.
