Ancla de roca expandible HDG | Ancla de tirante tipo cuña | Yokelink

Expanding Rock Anchor HDG | Wedge Type Guy Anchor | Yokelink

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Yokelink

Pago y Envío Términos:

Cantidad de orden mínima:	500 piezas
Precio:	$1.5~$3.5
Detalles de empaquetado:	cartón y paleta
Tiempo de entrega:	40 días
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	100000 unidades por mes

Contactar ahora

Descripción detallada del producto

Porcelana:	El anclaje de la roca en expansión	Método de instalación:	Agujero perforado en roca sólida
Mecanismo de expansión:	Tapón cónico y cuñas acanaladas	Estilo de ojo de varilla:	Ojo de dedal triple/doble forjado en estampa
Acabado superficial:	Galvanizado en caliente / HDG

Ancla de cuña Yokelink

Máxima capacidad de sujeción para instalaciones en roca sólida.

Cuando las líneas de sujeción de postes de servicios públicos deben anclarse en roca sólida, los anclajes de tierra estándar son ineficaces. El anclaje de roca expansible Yokelink está diseñado específicamente para proporcionar un anclaje seguro y de alta tensión en formaciones de roca sólida sin la necesidad absoluta de inyección de concreto.

Tecnología de expansión mecánica por cuña:

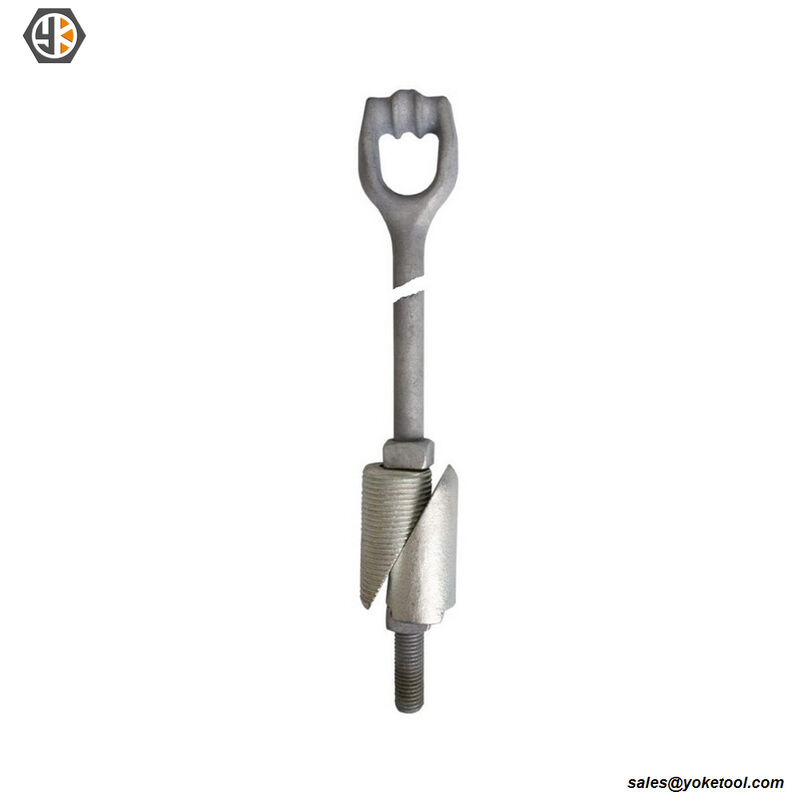

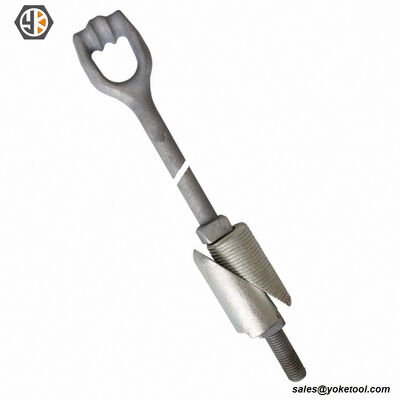

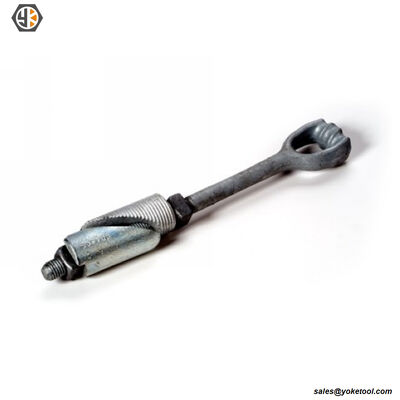

Este anclaje presenta una varilla de ojo de triple o doble guardacabo forjada conectada a un conjunto de cuña expansible especializado. La instalación es sencilla: taladre un agujero en la roca sólida, inserte el anclaje e inserte una barra a través del ojo para girar la varilla. A medida que la varilla gira, el tapón cónico roscado se eleva, forzando a las cuñas acanaladas a expandirse hacia afuera y morder agresivamente las paredes del agujero de roca perforado.

Fabricado con acero al carbono de alta resistencia y completamente galvanizado en caliente según ASTM A153, el anclaje de roca Yokelink proporciona un punto de sujeción permanente y resistente a la corrosión capaz de soportar la tensión extrema de las líneas aéreas.

Características técnicas clave del anclaje de roca expansible

Aplicación: Diseñado exclusivamente para sujeción en roca sólida.

Mecanismo: Las cuñas expansibles acanaladas proporcionan una sujeción mecánica inmediata.

Diseño del ojo: El ojo de guardacabos forjado integral evita daños al cable de sujeción.

Eficiencia: Instalación rápida; girar la varilla expande el anclaje al instante.

Acabado: El galvanizado en caliente de alta resistencia protege contra la humedad subterránea.

Proceso de producción de la varilla de anclaje de roca expansible

Preparación del material: Seleccionar barra redonda de acero aleado de alta resistencia o acero al carbono, luego enderezar y cortar a la longitud fija.

Mecanizado y conformado: Procesar el cuerpo de la varilla, mecanizar la ranura de expansión, la cuña y la estructura del cono mediante torno o CNC.

Roscado: Rolar roscas precisas en el extremo de la varilla para conexión e instalación.

Tratamiento térmico: Templar y revenir para mejorar la resistencia a la tracción, la dureza y la resistencia al impacto.

Desbarbado y acabado: Eliminar rebabas y asegurar una superficie lisa para un mejor ajuste de expansión.

Tratamiento de superficie: Galvanizado en caliente o electrogalvanizado según ASTM A153 para anticorrosión.

Ensamblaje e inspección: Ensamblar los componentes de expansión, luego inspeccionar dimensiones, dureza, recubrimiento y rendimiento mecánico.

Equipos de control de calidad y pruebas de Yokelink

No solo nos referimos a las normas; también las verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de carga supere los requisitos mínimos de la especificación IEEE C135.2 o CSA C83; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas achaflanadas y las roscas laminadas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de material del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.

La aplicación de la varilla de anclaje de roca expansible

Las varillas de anclaje de roca expansibles se utilizan ampliamente en proyectos de transmisión de energía, refuerzo de taludes y anclaje de masas rocosas. Están especialmente diseñadas para fijar estructuras en formaciones rocosas, proporcionando una fuerte resistencia a la extracción al expandir la cuña en las grietas de la roca durante la instalación. Fabricadas con acero de alta resistencia y tratadas superficialmente para resistencia a la corrosión, soportan entornos exteriores y rocosos hostiles. Cumplen con los estándares IEEE C135.1 y ASTM, garantizan un anclaje estable y confiable para postes de electricidad, torres de transmisión y proyectos de protección de taludes.

Informe de inspección de calidad del producto Yokelink

Ofrecemos servicios integrales de inspección para pernos de máquina, que incluyen pernos de prueba SGS e Informe formal de inspección de piezas de producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con estándares internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, brindando una garantía de calidad confiable para aplicaciones industriales y de líneas aéreas.

Especificaciones técnicas de la Varilla de anclaje de roca expansible

Nº de pieza	Tamaño de la varilla ("D")	Longitud de la varilla ("L")	Anclaje cerrado	Anclaje expandido	Tamaño del agujero	Peso
Nº de pieza	Pulgada	Pulgada	Pulgada	Pulgada	Pulgada	Kg / Pza
E0834-30	3/4	30	1-3/4	2-3/8	2	3.10
E0834-60	3/4	60	1-3/4	2-3/8	2	4.80
E0834-72	3/4	72	1-3/4	2-3/8	2	5.40
E0834-84	3/4	84	1-3/4	2-3/8	2	6.10
E0810-30	1	30	2-1/4	3-1/8	2-1/2	5.30
E0810-53	1	53	2-1/4	3-1/8	2-1/2	7.80
E0810-72	1	72	2-1/4	3-1/8	2-1/2	9.50
E0810-96	1	96	2-1/4	3-1/8	2-1/2	12.10

Preguntas frecuentes (FAQ)

P1: ¿Cómo sujeta la tensión un anclaje de roca expansible sin concreto ni lechada?

R: La capacidad de sujeción proviene completamente de la fricción mecánica y la acción de cuña. En la parte inferior de la varilla hay un tapón cónico rodeado por dos o tres cuñas de acero acanaladas. Cuando gira la varilla del anclaje, el tapón se mueve hacia arriba por las roscas, forzando las cuñas hacia afuera. Las estrías de las cuñas muerden intensamente las paredes del agujero de roca perforado, creando un bloqueo seguro que resiste fuerzas masivas de extracción.

P2: ¿Qué sucede si el agujero de roca perforado es demasiado grande?

R: La perforación de precisión es fundamental. Si el diámetro del agujero es incluso ligeramente mayor que la especificación del fabricante (por ejemplo, perforar un agujero de 2" para un anclaje de roca de 1-3/4"), las cuñas alcanzarán su límite de expansión máximo antes de que puedan sujetar firmemente las paredes de roca. El anclaje simplemente se deslizará cuando se aplique tensión. Utilice siempre el tamaño exacto de broca requerido.

P3: ¿Puedo usar un anclaje de roca expansible en roca agrietada o erosionada?

R: Está muy desaconsejado. Los anclajes de roca mecánicos requieren roca sólida e inflexible contra la cual empujar. Si la roca está fracturada, erosionada o blanda (como esquisto), la presión de las cuñas expansibles simplemente agrietará más la roca, lo que resultará en una falla del anclaje. En condiciones de roca fracturada, generalmente se requieren anclajes inyectados.

P4: ¿Necesito inyectar un anclaje de roca expansible mecánico después de la instalación?

R: Si bien la expansión mecánica proporciona la capacidad de sujeción principal, muchas especificaciones de servicios públicos requieren que el agujero perforado se llene con lechada después de que el anclaje se haya expandido. La lechada cumple dos propósitos: evita que el agua se acumule en el agujero y se congele (lo que podría fracturar la roca) y agrega una capa secundaria de protección contra la corrosión severa para la varilla galvanizada.

P5: ¿Cómo se sabe cuándo el anclaje de roca está completamente expandido y seguro?

R: Durante la instalación, inserta una barra pesada a través del ojo forjado del anclaje y gírala en el sentido de las agujas del reloj. Sentirá una resistencia creciente a medida que las cuñas se clavan en la roca. El anclaje está completamente fijado cuando la varilla ya no se puede girar con la barra bajo fuerza manual normal, lo que garantiza que las cuñas estén firmemente bloqueadas contra las paredes de roca.
