Anclaje de Alta Capacidad para Agujeros Perforados.
El ancla de expansión Bust de Yokelink está diseñada para proporcionar una gran capacidad de sujeción para sistemas de tensores de postes de servicios públicos. Diseñadas para su instalación en agujeros pre-perforados, estas anclas dependen de la expansión mecánica de sus palas de acero acanaladas en tierra no perturbada, lo que las hace muy efectivas en una amplia gama de clases de suelo.
Expansión Mecánica y Distribución de Carga:

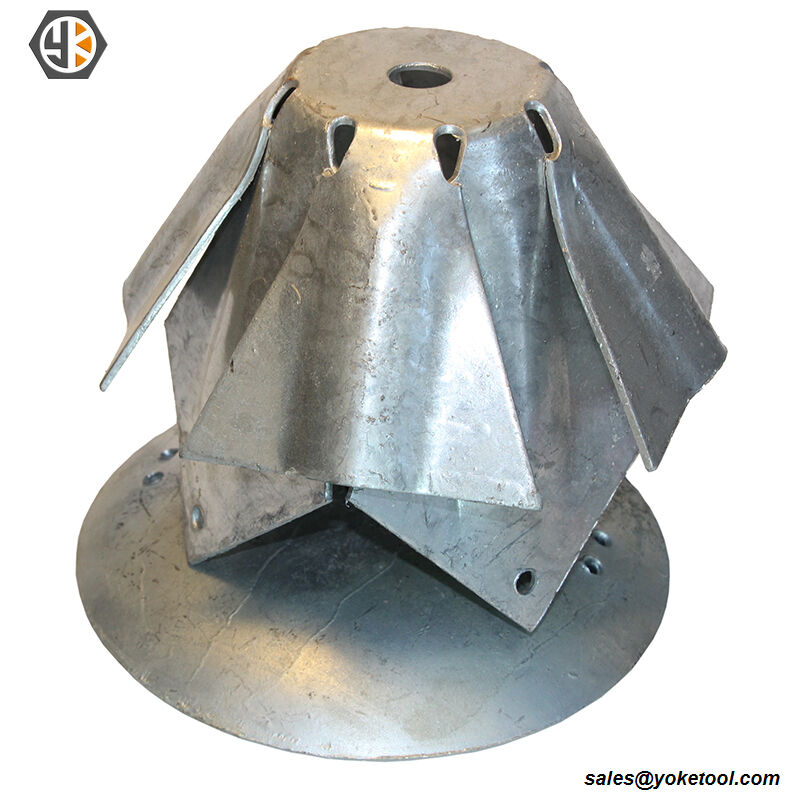

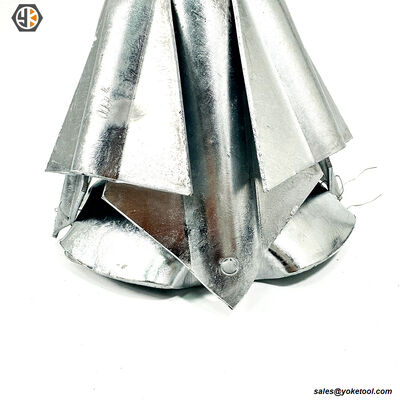

Disponible en configuraciones de placa de 4 y 8 vías, el ancla presenta palas fuertemente acanaladas estampadas de acero al carbono de alta resistencia. Una vez bajadas al fondo del agujero perforado, se utiliza una herramienta de apisonamiento mecánica para golpear la base del ancla. Esta acción fuerza a las palas a expandirse hacia afuera y a morder profundamente en las paredes de tierra sólida y no perturbada. El diseño de múltiples palas asegura que la carga de tensión del cable tensor se distribuya uniformemente sobre una gran área de superficie del suelo, maximizando la resistencia a la extracción.
Las anclas de expansión Yokelink están diseñadas para ser ensambladas con varillas de anclaje forjadas estándar IEEE C135.2. Para proteger contra la corrosión subterránea severa, las anclas suelen estar recubiertas con una pintura asfáltica pesada o completamente galvanizadas en caliente (HDG) según las especificaciones ASTM A153.
Características Técnicas Clave del Ancla de Expansión Bust
Configuraciones: Diseños de palas expansibles de 4 y 8 vías para una distribución óptima de la carga.
Instalación: Requiere un agujero perforado y una herramienta de apisonamiento para la expansión mecánica.
Diseño Estructural: Las palas de acero acanaladas proporcionan alta rigidez y evitan la flexión bajo tensión.
Compatibilidad: Cuenta con un retenedor de tuerca estándar para aceptar varillas de anclaje roscadas de 5/8", 3/4" o 1".
Proceso de Producción del Ancla de Expansión Bust
Las anclas de expansión Bust están hechas de acero al carbono de alta resistencia. El proceso comienza con el enderezado y corte del material a la longitud. El cuerpo del ancla y las secciones de expansión se forman mediante forjado en caliente para garantizar la integridad estructural. Las roscas se enrollan de precisión para un ajuste consistente. Se aplica tratamiento térmico para lograr las propiedades de tracción y mecánicas requeridas. Luego, las anclas se galvanizan en caliente de acuerdo con ASTM A153 para resistencia a la corrosión.
Equipos de Control de Calidad y Pruebas de Yokelink
No solo nos referenciamos a los estándares; también los verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de la carga supere los requisitos mínimos de IEEE C135.2 o la especificación CSA; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas achaflanadas y las roscas enrolladas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de material del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.
La Aplicación del Ancla de Expansión Bust
Las anclas de expansión Bust se utilizan ampliamente en líneas de transmisión y distribución aéreas para sistemas de tensores y anclaje subterráneos. Proporcionan anclaje a tierra confiable para postes, cables tensores y conjuntos de tirantes. Con una fuerte estructura de bloqueo expansible, ofrecen alta resistencia a la extracción y estabilidad en diversas condiciones del suelo. Galvanizadas en caliente de acuerdo con ASTM A153, ofrecen una excelente resistencia a la corrosión. Cumpliendo con los estándares IEEE C135.1 y ANSI C135.90, garantizan un rendimiento seguro, duradero y libre de mantenimiento en aplicaciones de líneas eléctricas a largo plazo.
Informe de Inspección de Calidad del Producto Yokelink
Proporcionamos servicios integrales de inspección para pernos de máquina, incluyendo pernos de prueba SGS e Informe Formal de Inspección de Piezas de Producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con estándares internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, proporcionando una garantía de calidad confiable para aplicaciones de líneas aéreas e industriales.
Especificaciones Técnicas del Ancla de Expansión Bust
| Número de Pieza. |
Agujero del Ancla |
Tamaño de la Varilla |
Área |
Peso |
| Pulgada |
Pulgada |
Pies Cuadrados. |
Kg / Pieza |
| E0310 |
8 |
5/8 o 3/4 |
135 |
3.5 |
| E0320 |
10 |
3/4 o 1 |
200 |
8.0 |
| E0330 |
12 |
1 o 1-1/4 |
300 |
14.5 |
Referencia Cruzada (Equivalentes de la Industria):
| Agujero del Ancla |
Número de Pieza. |
HUBBELL |
MACLEAN |
| Pulgada |
| 8 |
E0310 |
88135 |
J8135 |
| 10 |
E0320 |
1082 |
J8200 |
| 12 |
E0330 |
|
J0283 |
(Nota: Los números de pieza del fabricante son solo de referencia. Los productos Yokelink son intercambiables según los estándares IEEE.)
Preguntas Frecuentes (FAQ)
P1: ¿Cuál es la diferencia entre un ancla expansible de 8 vías y una de 4 vías?
R: La diferencia radica en el número de palas expansibles y cómo distribuyen la carga. Un ancla de 8 vías utiliza ocho palas separadas que se expanden hacia afuera para formar una amplia superficie de apoyo octogonal contra el suelo. Un ancla de 4 vías utiliza cuatro palas más grandes. Ambos diseños son muy efectivos, pero la elección a menudo depende del área expandida requerida (en pulgadas cuadradas) y de la clase de suelo específica del sitio de instalación.
P2: ¿Cómo se conecta un ancla de expansión Bust al cable tensor?
R: El ancla en sí está enterrada bajo tierra. Cuenta con una placa base con un retenedor de tuerca. Antes de bajar el ancla al agujero perforado, se enrosca una Varilla de Anclaje (como una varilla de ojo de gota forjada) en la base del ancla. Una vez que el ancla se expande y el agujero se rellena, el cable tensor se acopla al ojo de la varilla de anclaje sobre el nivel del suelo.
P3: ¿Por qué es crucial un apisonamiento adecuado durante la instalación?
R: Las anclas expansibles obtienen su capacidad de sujeción al empujar sus palas contra la tierra no perturbada en los lados del agujero perforado. Se debe utilizar una herramienta pesada de expansión y apisonamiento para golpear el ancla repetidamente hasta que las palas estén completamente extendidas. Además, la tierra utilizada para rellenar el agujero debe ser apisonada a fondo en capas para garantizar la máxima densidad y resistencia contra las fuerzas de extracción.
