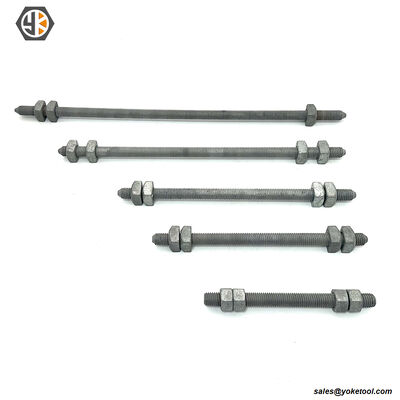

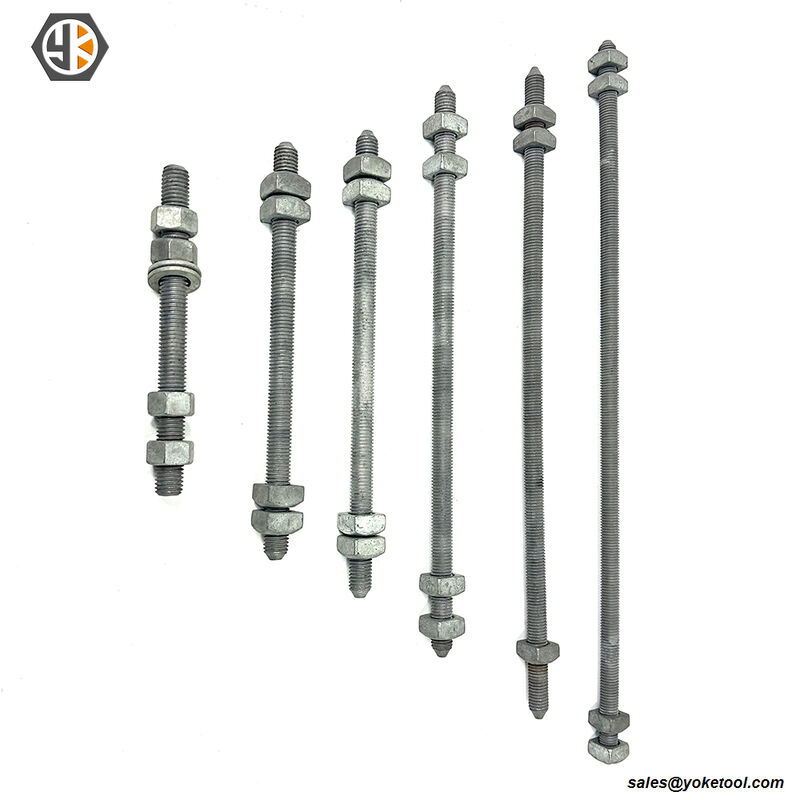

Características Clave del Perno de Doble Fijación:
Completamente Roscado: Roscas laminadas a lo largo de toda la longitud para un espaciado versátil.
Listo para Instalar: Incluye 4 tuercas cuadradas ensambladas.
Puntas Cónicas Dobles: Puntas cónicas en ambos extremos para un inicio fácil.
Alta Resistencia: Cumple con el requisito de resistencia a la tracción de 12,400 lbs de IEEE C135.1.
Resistente a la Intemperie: Galvanizado por inmersión en caliente según ASTM A153.
Proceso de Producción de Fábrica del Perno de Doble Fijación
La producción de pernos de doble fijación, cruciales para las líneas eléctricas aéreas, sigue un proceso estandarizado guiado por ASTM A307 (material de acero al carbono), IEEE C135.80 (norma activa) e históricamente IEEE C135.1. Comienza con la preparación de espacios en blanco de acero trefilado en frío ASTM A307, seguido de encabezado en frío para la formación de la cabeza (forjado en caliente para tamaños grandes), luego torneado del vástago y laminado de roscas según ASME B1.1. El tratamiento térmico (templado-revenido o normalizado) asegura la resistencia, y el galvanizado por inmersión en caliente según ASTM A153 proporciona resistencia a la corrosión. La inspección final verifica dimensiones, mecánica y recubrimiento, con productos empaquetados con piezas coincidentes para trazabilidad, asegurando la fiabilidad para aplicaciones de líneas eléctricas.
Equipos de Control de Calidad y Pruebas de Yokelink
No solo nos referimos a las normas; también las verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de carga supere los requisitos mínimos de IEEE C135.1 / IEEE C138.80 o la especificación CSA; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas achaflanadas y las roscas laminadas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de material del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.
Escenarios Clave de Aplicación del Perno de Doble Fijación:
- Líneas aéreas de transmisión y distribución de energía
- Fijación de crucetas, soportes de poste y herrajes de línea
- Soporte estable de conductores y accesorios relacionados
- Adaptación a varios tipos de postes de energía
- Mantenimiento de la integridad estructural contra el clima y el estrés mecánico
Informe de Inspección de Calidad del Producto Yokelink
Ofrecemos servicios integrales de inspección para pernos de máquina, incluyendo pernos de prueba SGS e Informe Formal de Inspección de Piezas de Producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con las normas internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, proporcionando una garantía de calidad confiable para aplicaciones de líneas aéreas e industriales.
Especificaciones Técnicas del Perno de Doble Fijación
Diámetro de 5/8 Pulgada Resistencia Mínima a la Tracción 12,400 LBS
| Número de Parte. |
Tamaño |
Longitud del Perno |
Peso |
| Pulgada (A) |
Kg / Pza |
| A0258-10 |
5/8"X10" |
10 |
0.536 |
| A0258-12 |
5/8"X12" |
12 |
0.618 |
| A0258-14 |
5/8"X14" |
14 |
0.645 |
| A0258-16 |
5/8"X16" |
16 |
0.718 |
| A0258-18 |
5/8"X18" |
18 |
0.850 |
| A0258-20 |
5/8"X20" |
20 |
0.873 |
| A0258-22 |
5/8"X22" |
22 |
0.945 |
| A0258-24 |
5/8"X24" |
24 |
1.018 |
| A0258-26 |
5/8"X26" |
26 |
1.091 |
| A0258-28 |
5/8"X28" |
28 |
1.164 |
| A0258-30 |
5/8"X30" |
30 |
1.200 |
| A0258-32 |
5/8"X32" |
32 |
1.291 |
Referencia Cruzada (Equivalentes de la Industria):
| Tamaño |
Número de Parte YOKELINK |
HUBBELL |
MACLEAN |
| 5/8"X10" |
A0258-10 |
8860 |
J8860 |
| 5/8"X12" |
A0258-12 |
8862 |
J8862 |
| 5/8"X14" |
A0258-14 |
8864 |
J8864 |
| 5/8"X16" |
A0258-16 |
8866 |
J8866 |
| 5/8"X18" |
A0258-18 |
8868 |
J8868 |
| 5/8"X20" |
A0258-20 |
8870 |
J8870 |
| 5/8"X22" |
A0258-22 |
8872 |
J8872 |
| 5/8"X24" |
A0258-24 |
8874 |
J8874 |
| 5/8"X26" |
A0258-26 |
8876 |
J8876 |
| 5/8"X28" |
A0258-28 |
8877 |
J8877 |
| 5/8"X30" |
A0258-30 |
8878 |
J8878 |
| 5/8"X32" |
A0258-32 |
8879 |
J8879 |
(Nota: Los números de parte del fabricante son solo de referencia. Los productos Yokelink son intercambiables según las normas IEEE.)
Preguntas Frecuentes (FAQ)
1.P: ¿Puedo usar los pernos de fijación de postes Yokelink para reemplazar piezas Hubbell o MacLean?
R: Sí. Nuestros pernos de herrajes para postes son funcionalmente equivalentes e intercambiables con números de parte estándar de la industria como la serie Hubbell 82xx y la serie MacLean J82xx. Cumplen o superan las mismas clasificaciones de carga mecánica.
2.P: ¿Proporcionan Informes de Prueba de Molino (MTR), Dibujos o Informes de Inspección de Fábrica?
R: Sí, la transparencia es nuestro estándar. Los Informes Completos de Prueba de Molino, Certificados de Galvanizado e Informes de Inspección de Fábrica están disponibles con cada envío bajo pedido, rastreables hasta el número de colada de la materia prima.
3.P: ¿Están completamente roscados sus Pernos de Doble Fijación?
R: Sí. Los Pernos DA Yokelink de 5/8" están roscados a lo largo de toda su longitud (a menos que se especifique lo contrario). Esto le permite posicionar las tuercas de bloqueo en cualquier lugar del perno para adaptarse a diferentes espaciados de crucetas.
4.P: ¿Las tuercas giran libremente en las roscas galvanizadas?
R: Absolutamente. Utilizamos un proceso de roscado sobredimensionado para las tuercas después del galvanizado para asegurar un ajuste suave y apretado con los dedos. Cada perno se verifica con un calibre de pasa/no pasa antes del embalaje para garantizar que no tendrá problemas con tuercas atascadas en el poste.
Servicios de Cadena de Suministro de Valor Agregado
1. Pedido Global y Almacenamiento Gratuito
Yokelink ofrece programas de Pedido Global: Realice un pedido anual para fijar precios, fabricamos su volumen total y mantenemos stock en nuestras instalaciones sin cargo. Envíos Divididos: Programe envíos parciales (por ejemplo, mensuales o trimestrales) según el progreso de su proyecto. Obtiene los beneficios de la entrega justo a tiempo sin el riesgo de escasez.
2. Envío DDP (Aranceles de EE. UU. Incluidos)Certeza del Costo de Entrega: Nos encargamos de la compleja logística. Nuestro servicioDDP (Delivered Duty Paid)cubre el flete marítimo, el despacho de aduanas de EE. UU. y los aranceles de la Sección 301. El precio que cotizamos es el precio final entregado en su puerta / almacén.
3. Programa de Muestras Gratuitas
Ofrecemos Muestras Gratuitas a compradores comerciales calificados para pruebas y aprobación.
Información de Referencia:
Para detalles técnicos de IEEE C135.1 detrás de nuestra especificación, consulte Understanding IEEE C135.1 Standard
ASTM A153 vs IEEE C135.1: Normas de Galvanizado por Inmersión en Caliente para Sujetadores
Descarga de la Especificación IEEE C135.1:
