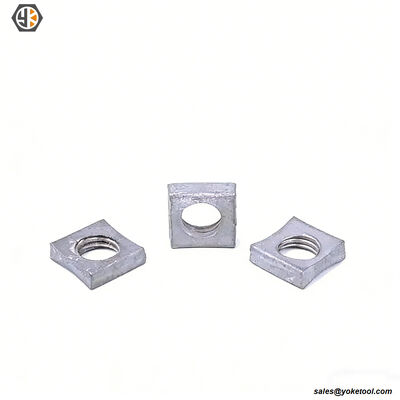

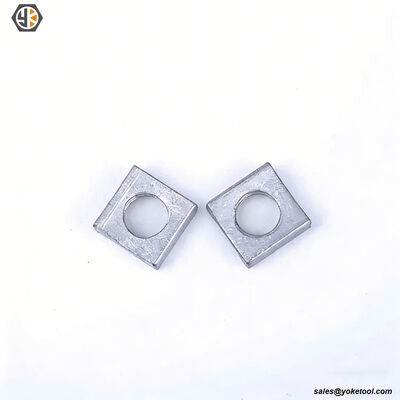

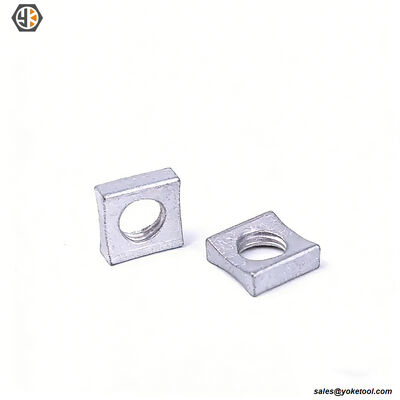

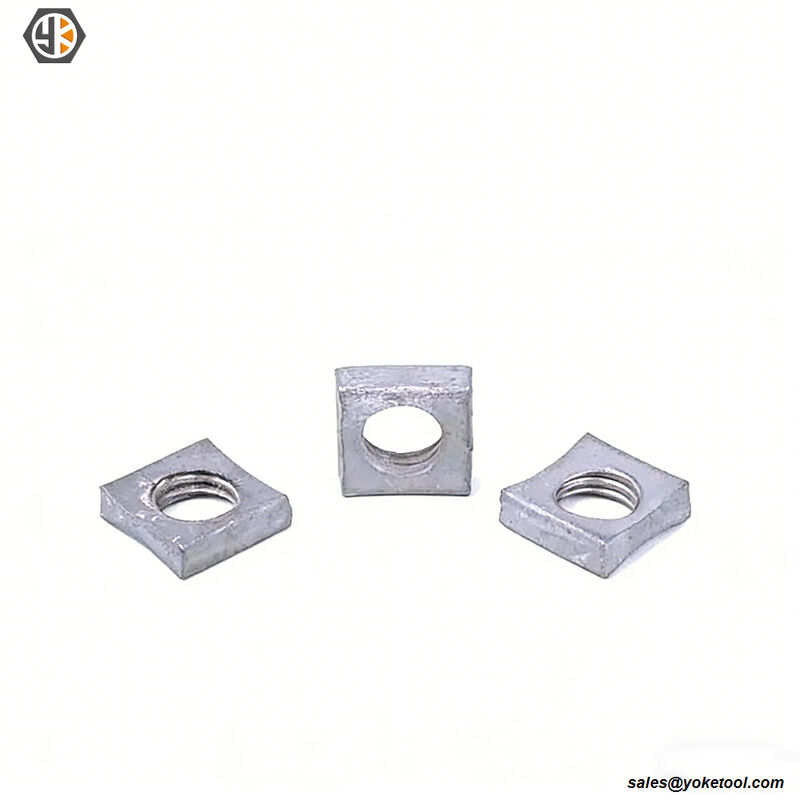

MF Locknut | Tuerca Cuadrada Cóncava HDG | Herrajes para Postes | Yokelink
La tuerca de seguridad MF curva de Yokelink (también conocida como tuerca de seguridad cóncava) es un sujetador secundario esencial diseñado para evitar que las tuercas primarias se aflojen bajo vibraciones severas, cargas de viento o expansión térmica en postes de servicios públicos y estructuras de transmisión.
Cómo funciona:
A diferencia de las tuercas de seguridad de par de apriete prevaleciente típicas, la tuerca de seguridad MF presenta un diseño cuadrado ligeramente curvo (cóncavo). Gira libremente en las roscas del perno a mano hasta que hace contacto con la tuerca cuadrada normal. Una vez en contacto, aplicar 1/2 a 3/4 de vuelta adicional con una llave aplana la tuerca de seguridad. Esta deflexión fuerza las roscas de la tuerca de seguridad a morder ferozmente las roscas del perno, creando un bloqueo mecánico permanente a prueba de vibraciones.
Fabricadas con acero de alta calidad y completamente galvanizadas en caliente (HDG) según ASTM A153, estas tuercas de seguridad brindan una confiabilidad excepcional y facilidad de instalación para los linieros.
Características clave de la tuerca de seguridad MF curva
Diseño: Forma cuadrada cóncava / curva para una instalación de giro libre.
Función: Se bloquea de forma segura contra la tuerca primaria para resistir vibraciones severas.
Eficiencia: Se instala fácilmente a mano; solo requiere una llave estándar para bloquear.
Resistencia a la corrosión: Galvanizado en caliente para durabilidad a largo plazo en exteriores.
Proceso de producción de la tuerca de seguridad MF curva
Las tuercas de seguridad MF curvas se fabrican a partir de acero al carbono ASTM A307. El proceso comienza con la preparación del material y el forjado en frío para formar el cuerpo cuadrado con un perfil de bloqueo cóncavo/curvo único. Se perfora un orificio central, seguido de un roscado de precisión para crear roscas internas sobredimensionadas. Se aplica tratamiento térmico para cumplir con los requisitos mecánicos. Todas las tuercas están galvanizadas en caliente según ASTM A153 para resistencia a la corrosión. La producción y la inspección cumplen con los estándares IEEE C135.1 y IEEE C135.80.
Equipos de control de calidad y pruebas de Yokelink
No solo nos referimos a los estándares, sino que también los verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de carga supere los requisitos mínimos de la especificación IEEE C135.1 / IEEE C138.80 o CSA; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas avellanadas y las roscas laminadas, lo que permite una instalación conveniente en el sitio; al mismo tiempo, realizamos pruebas integrales de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de materiales del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número del horno de materia prima.
Aplicación de la tuerca de seguridad MF curva
Las tuercas de seguridad MF son tuercas de bloqueo de alta seguridad ampliamente utilizadas en líneas de transmisión y distribución aéreas, herrajes para postes, crucetas y conexiones propensas a vibraciones. Su diseño de bloqueo curvo único ofrece un excelente rendimiento antivibración bajo vibraciones a largo plazo y cargas exteriores. Fabricadas con acero al carbono ASTM A307 y galvanizadas en caliente según ASTM A153, proporcionan una fuerte resistencia a la corrosión. Cumplen totalmente con los estándares IEEE C135.1 e IEEE C135.80, garantizan una fijación estable, segura y libre de mantenimiento para los sistemas de líneas eléctricas.
Informe de inspección de calidad del producto Yokelink
Proporcionamos servicios integrales de inspección para pernos de máquina, que incluyen pernos de prueba SGS e Informe formal de inspección de producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con estándares internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, brindando una garantía de calidad confiable para aplicaciones de líneas aéreas e industriales.
Especificaciones técnicas de Tuerca de seguridad MF curva
| Nº de pieza. |
Tamaño |
Ancho |
Altura |
Peso |
| Pulgada (B) |
Pulgada (A) |
Kg / Pcs |
| A1138 |
3/8"-16 |
5/8 |
1/4 |
0.008 |
| A1112 |
1/2"-13 |
13/16 |
19/64 |
0.011 |
| A1158 |
5/8"-11 |
1 |
3/8 |
0.017 |
| A1134 |
3/4"-10 |
1-1/8 |
7/16 |
0.025 |
| A1178 |
7/8"-9 |
1-5/16 |
15/32 |
0.032 |
| A1110 |
1"- 8 |
1-1/2 |
15/32 |
0.049 |
Referencia cruzada (equivalentes de la industria):
| Tamaño |
Nº de pieza. |
HUBBELL |
MACLEAN |
| 3/8"-16 |
A1138 |
3510 |
J8581 |
| 1/2"-13 |
A1112 |
3511 |
J8582 |
| 5/8"-11 |
A1158 |
3512 |
J8583 |
| 3/4"-10 |
A1134 |
3513 |
J8584 |
| 7/8"-9 |
A1178 |
3514 |
J8584-1/2 |
| 1"- 8 |
A1110 |
3515 |
|
(Nota: Los números de pieza del fabricante son solo de referencia. Los productos Yokelink son intercambiables según los estándares IEEE.)
Preguntas frecuentes (FAQ)
P1: ¿Qué significa "MF" en una tuerca de seguridad MF?
R:"MF" originalmente significaba MacLean-Fogg, la empresa que fue pionera en este estilo de sujetador. Hoy en día, se utiliza como un término estándar de la industria en herrajes para postes para describir una tuerca de seguridad cuadrada curva o cóncava.
P2: ¿Cómo se instala correctamente una tuerca de seguridad MF cóncava?
R:Primero, apriete completamente su tuerca primaria estándar (como una tuerca cuadrada normal o una tuerca hexagonal pesada) para asegurar el herraje. Luego, enrosque la tuerca de seguridad MF en el perno. Girará libremente con los dedos. Una vez que la tuerca de seguridad MF haga contacto con la tuerca primaria, use una llave para apretarla 1/2 a 3/4 de vuelta adicional. Esto aplana la forma cóncava, uniendo las roscas y creando un bloqueo seguro contra las vibraciones.
P3: ¿Se puede usar una tuerca de seguridad MF sola sin una tuerca primaria?
R:No. Una tuerca de seguridad MF es una "tuerca de seguridad" secundaria diseñada específicamente para bloquearse contra una tuerca primaria. No tiene el grosor ni la capacidad de carga para asegurar crucetas o herrajes de postes por sí sola.
Servicios de cadena de suministro de valor agregado
1. Pedido en firme y almacenamiento gratuito
Yokelink ofrece programas de Pedido en Firme: Realice un pedido anual para fijar precios, fabricamos su volumen total y mantenemos stock en nuestras instalaciones sin cargo. Envíos divididos: Programe envíos parciales (por ejemplo, mensuales o trimestrales) según el progreso de su proyecto. Obtiene los beneficios de la entrega justo a tiempo sin el riesgo de escasez.
2. Envío DDP (aranceles de EE. UU. incluidos) Certeza del costo de llegada
Nos encargamos de la logística compleja. Nuestro servicio DDP (Delivered Duty Paid) cubre el flete marítimo, el despacho de aduanas de EE. UU. y los aranceles de la Sección 301. El precio que cotizamos es el precio final entregado en su puerta / almacén.
3. Programa de muestras gratuitas
Ofrecemos muestras gratuitas a compradores comerciales calificados para pruebas y aprobación.
Información de referencia:
Para conocer los detalles técnicos de IEEE C135.1 detrás de nuestra especificación, consulte Understanding IEEE C135.1 Standard
Descarga de la especificación IEEE C135.1:
Cómo elegir el perno de máquina adecuado según IEEE C135.1
