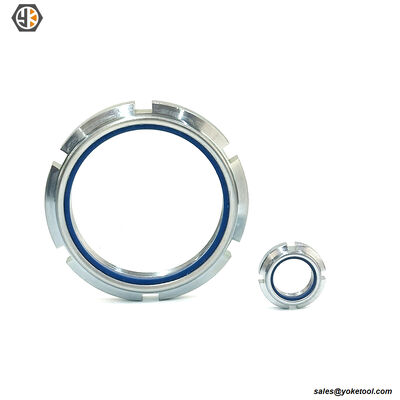

DIN 981 Cerradura redonda con ranuras KM serie con cerradura para pozos

• Cumplimiento de normas: Cumplimiento total con las normas DIN 981:2009 e ISO 2982 para compatibilidad universal.
• Control de descentramiento de precisión: Precisión controlada del descentramiento axial para garantizar un rendimiento estable del rodamiento y una vida útil prolongada.
• Mecanismo de bloqueo seguro: Diseñadas con 4 a 8 ranuras para un acoplamiento perfecto con arandelas de seguridad DIN 5406 (MB).
• Material de alta resistencia: Fabricadas en acero de clase de propiedad 14H o acero inoxidable AISI 304 para una alta capacidad de carga axial.
• Acabados superficiales versátiles: Disponibles en óxido negro, zincado o acabado liso para adaptarse a diferentes requisitos ambientales.

• Integridad del material: Fabricadas en acero al carbono de clase de propiedad 14H o acero inoxidable AISI 304/316.
• Precisión de rosca: Todas las roscas se mecanizan con tolerancias ISO 965-2 6g para garantizar la máxima resistencia al desgarro y un montaje suave.
• Opciones de acabado superficial: Optimizadas para resistencia a la corrosión con óxido negro (fosfatado), zincado (Cr3+) o acabado liso con aceite antioxidante.
• Descentramiento de cara de precisión: Yokelink controla estrictamente la perpendicularidad entre la cara del rodamiento y el eje de la rosca para evitar la desalineación del eje.
• Diseño achaflanado: Según DIN 981, se aplica un chaflán de 30° para facilitar la instalación y mejorar el acoplamiento con la arandela de seguridad.

Especificación de tuercas de seguridad para rodamientos Yokelink DIN 981:

Notas técnicas

Aplicaciones de tuercas de seguridad para rodamientos DIN 981: Las tuercas de seguridad para rodamientos DIN 981 se aplican ampliamente en sistemas mecánicos que requieren un anti-aflojamiento fiable para rodamientos de rodadura. En el campo automotriz, fijan cubos de rueda y componentes del motor, soportando vibraciones de las condiciones de la carretera para garantizar la seguridad. Para maquinaria agrícola que opera en entornos hostiles. En la maquinaria de

construcción como excavadoras y grúas de torre, se adaptan a escenarios de alta vibración. La industria energética las utiliza en turbinas eólicas para fijar rodamientos contra vibraciones inducidas por el viento a largo plazo.Proceso de producción de tuercas de seguridad para rodamientos DIN 981







1. ¿Para qué se utiliza una tuerca de seguridad DIN 981?



R:



Una tuerca de seguridad DIN 981, comúnmente conocida como tuerca KM o tuerca redonda ranurada, está diseñada específicamente para la fijación axial de rodamientos de rodadura en ejes o manguitos adaptadores. Su función principal es proporcionar una fuerza de sujeción fiable para evitar el desplazamiento del rodamiento durante la rotación a alta velocidad o las vibraciones.

R:

Según la norma, estas tuercas de seguridad deben fabricarse con acero con una clase de propiedad mínima de

. Esto garantiza un rango de dureza de 140 HV a 215 HV. Yokelink también ofrece versiones de acero inoxidable (AISI 304/316) para aplicaciones que requieren alta resistencia a la corrosión.3. ¿Qué mecanismo de bloqueo se requiere para las tuercas KM DIN 981?R:

Las tuercas DIN 981 son "no autoblocantes" y deben usarse junto con una

(serie MB). La lengüeta interior de la arandela encaja en la chaveta del eje, mientras que una de sus lengüetas exteriores se dobla en una ranura de la circunferencia de la tuerca para proporcionar un bloqueo mecánico positivo.4. ¿Qué tolerancias de rosca son estándar para las tuercas KM?R:

Las roscas son métricas de paso fino y deben cumplir con la clase de tolerancia

según ISO 965. Esta precisión garantiza un montaje suave y una resistencia máxima al desgarro bajo cargas axiales.5. ¿Cuántas ranuras tienen las tuercas de seguridad DIN 981?R:

El número de ranuras depende del tamaño de la tuerca. Los tamaños más pequeños (hasta KM 10) suelen tener

, mientras que los tamaños más grandes (a partir de M45x1.5 o KM 11 y superiores) suelen tener 6 u 8 ranuras para facilitar el apriete y el bloqueo.6. ¿Cuál es el tratamiento superficial recomendado para estas tuercas?R:

El acabado industrial estándar incluye

(fosfatado) o zincado (galvanizado) para proteger contra el óxido. Para aplicaciones de precisión, la superficie de contacto (cara del rodamiento) a menudo se rectifica para mejorar la precisión del descentramiento axial.7. ¿Se puede utilizar una tuerca DIN 981 en un eje sin chavetero?R:

No, un conjunto estándar DIN 981/DIN 5406

en la rosca del eje para la lengüeta interior de la arandela. Para ejes sin chaveteros, Yokelink recomienda el uso de series autoblocantes como GUK (con inserto de nylon) o KMT (con pasadores de bloqueo).8. ¿Qué representa el código de tamaño (por ejemplo, KM 10)?R:

El código numérico representa el tamaño del eje o del orificio del rodamiento compatible. Por ejemplo,

corresponde a una rosca M50 x 1.5.KM 20 corresponde a una rosca M100 x 2.9. ¿Cuáles son los límites de temperatura para las tuercas de seguridad DIN 981?R:

Las tuercas DIN 981 de acero todo metal o acero inoxidable pueden operar en entornos de alta temperatura (hasta

dependiendo del lubricante). Sin embargo, si se utiliza una variante autoblocante como la serie GUK, la temperatura se limita a 100°C debido al inserto de poliamida.10. ¿Cómo calcular el par de apriete para una tuerca KM?R:

El par de apriete depende de la precarga axial requerida para el rodamiento específico. Los ingenieros deben consultar la carga axial admisible ($F_A$) especificada en el catálogo de Yokelink para garantizar que la tuerca pueda soportar las fuerzas operativas.
