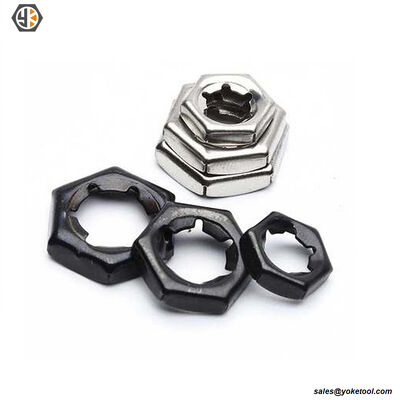

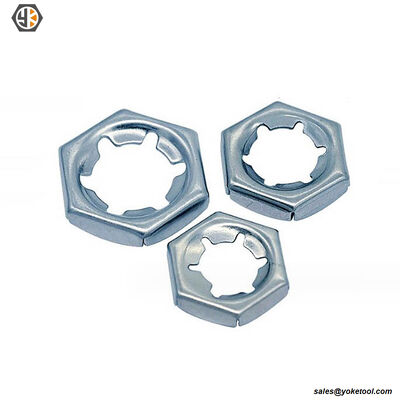

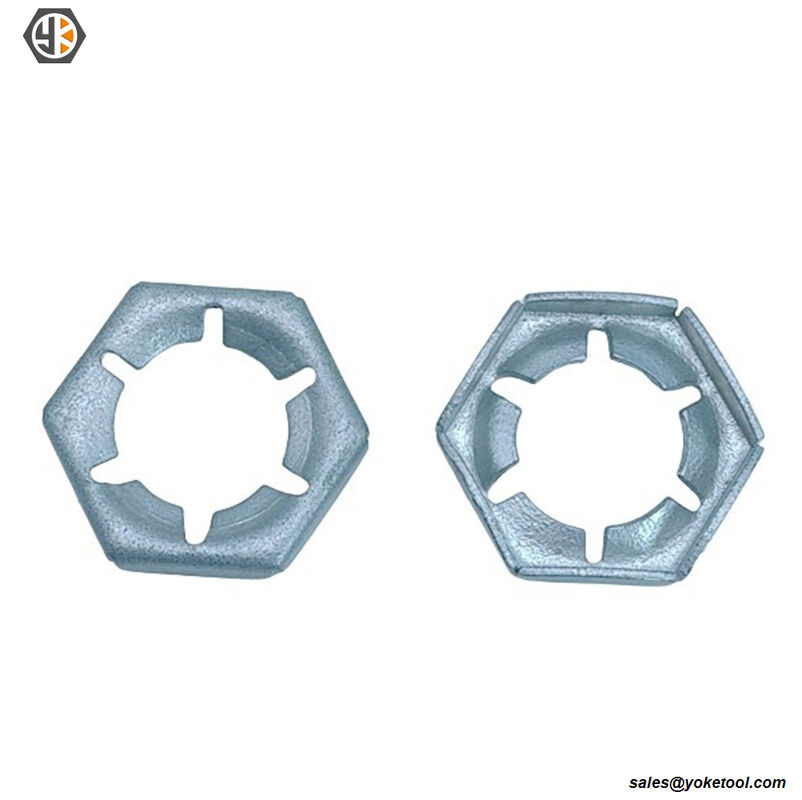

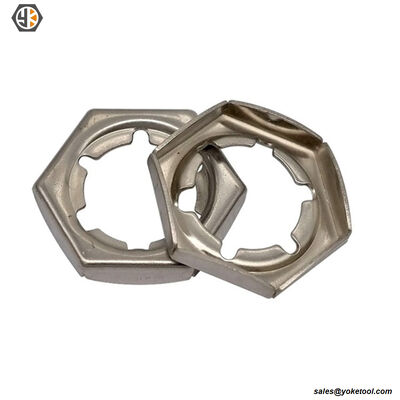

Tuercas de seguridad autoblocantes DIN 7967 | Tipo Palnut | Tuerca de seguridad estampada de acero inoxidable

La tuerca de seguridad estampada autoblocante DIN7967, también conocida como tuerca de seguridad o tuerca de bloqueo, es un tipo de fijación que se utiliza típicamente para asegurar otra tuerca. Está diseñada con una altura menor y se utiliza a menudo en situaciones donde el espacio es limitado. La función principal de una tuerca Palnut es evitar el aflojamiento causado por vibraciones o cambios de temperatura. Funciona enroscándose en un perno y apretándose contra otra tuerca, lo que bloquea ambas en su lugar. Esto es particularmente útil en aplicaciones de maquinaria y automoción donde Tuercas necesitan permanecer seguras a pesar del movimiento y la vibración constantes.

La tuerca de seguridad estampada autoblocante Yokelink DIN7967 está fabricada en acero para muelles, que ofrece una alta resistencia a la fluencia. Los acabados disponibles son negro, zincado, galvanizado en caliente y galvanizado mecánico. El tamaño disponible es para pernos métricos de M6 a M48 y para pernos de 3/8" a 1".

Hay disponibles otros tamaños y tuercas Palnut estampadas con rosca fina. Hay disponibles tuercas Palnut estampadas autoblocantes de acero inoxidable 304 y 316 bajo pedido. Cuando necesite tuercas Palnut consulte nuestro catálogo. Las ofrecemos en una selección completa de tamaños, proporcione el tamaño, diámetro o número de pieza to para obtener un presupuesto de estas tuercas Palnut, deje su mensaje o envíenos un correo electrónico. También puede contactarnos para obtener respuestas a sus preguntas y realizar su pedido.

Tuerca de seguridad tipo Palnut | Galvanizado mecánico | Tuercas de seguridad autoblocantes DIN 7967

Bloqueo fiable por tensión de resorte para herrajes de líneas eléctricas. La tuerca de seguridad tipo Palnut Yokelink es un fijador secundario diseñado y ligero, diseñado para evitar que las tuercas primarias que soportan carga se aflojen debido a altas vibraciones, cargas de viento o encogimiento de herrajes en postes de servicios públicos.

Cómo funciona la acción de resorte: Estampada de acero para muelles AISI 1050 de alta calidad, la tuerca Palnut se instala encima de una tuerca cuadrada o hexagonal estándar. Al apretarla con una llave, la tuerca Palnut se deforma ligeramente, creando un potente par de apriete similar a un resorte que agarra las roscas del perno y presiona firmemente contra la tuerca primaria. Cuando se libera la carga, vuelve a su forma original.

Para mantener la integridad del acero para muelles y garantizar un acoplamiento preciso de las roscas, nuestras tuercas de seguridad tipo Palnut están galvanizadas mecánicamente según ASTM B695 Clase 50, proporcionando una excelente resistencia a la corrosión sin los riesgos de fragilización por hidrógeno asociados con la galvanización en caliente estándar.

En Yokelink están disponibles bajo pedido tuercas Palnut métricas hexagonales autoblocantes de contratuerca DIN 7967 y tuercas Palnut de acero inoxidable.Características clave de la tuerca Palnut



Material:

Acero para muelles AISI 1050 de primera calidad.Mecanismo:

La distorsión por tensión de resorte crea un bloqueo seguro a prueba de vibraciones.Perfil:

Diseño hexagonal estampado de bajo perfil y ligero.Recubrimiento:

Galvanizado mecánico (ASTM B695) para durabilidad en exteriores.Proceso de producción de la tuerca de seguridad tipo Palnut

Las tuercas Palnut se fabrican con acero para muelles. Después del desbaste y estampado para formar el perfil de bloqueo delgado y curvo, las piezas en blanco se punzonan y roscan para crear roscas internas precisas. El desbarbado y el acabado superficial garantizan un montaje suave. Las tuercas se galvanizan en caliente de acuerdo con



ASTM A153 para resistencia a la corrosión. Toda la producción e inspección cumplen con las normas IEEE C135.1 y IEEE C135.80 para aplicaciones de líneas eléctricas aéreas.Equipos de control de calidad y pruebas de Yokelink



No solo nos referimos a las normas, sino que también las verificamos en la práctica: cada lote de productos se somete a pruebas de tracción destructivas en nuestro laboratorio interno para garantizar que el rendimiento de la carga supere los requisitos mínimos de IEEE C135.1 / IEEE C138.80 o la especificación CSA; utilizamos comparadores ópticos para garantizar la precisión geométrica de las puntas avellanadas y las roscas laminadas, lo que permite una cómoda instalación in situ; al mismo tiempo, realizamos pruebas exhaustivas de dureza Rockwell, espesor del recubrimiento y otros parámetros, y cada envío va acompañado de las especificaciones de materiales del fabricante original (MTR) e informes de inspección de calidad, con todos los datos rastreables hasta el número de horno de la materia prima.



Aplicación de la tuerca de seguridad tipo Palnut

Las tuercas de seguridad tipo Palnut se utilizan ampliamente en líneas de transmisión y distribución aéreas, fijaciones de postes, crucetas y diversos conjuntos de fijaciones. Como fijaciones de bloqueo secundarias



, evitan eficazmente el aflojamiento causado por la vibración y las condiciones de trabajo al aire libre. Fabricadas con acero al carbono AISI 1050 y galvanizadas en caliente según ASTM A153, presentan una buena resistencia a la corrosión. Cumplen plenamente con las normas IEEE C135.1 e IEEE C135.80, proporcionando un bloqueo seguro, fiable y estable para la operación a largo plazo de las líneas eléctricas.Informe de inspección de calidad del producto Yokelink





Proporcionamos servicios integrales de inspección para pernos de máquina, incluyendo pernos de prueba SGS e Informe formal de inspección de piezas de producción (PPIR). Las pruebas SGS verifican el cumplimiento de los pernos con normas internacionales como ASTM A307 e IEEE C135.80, cubriendo propiedades mecánicas y resistencia a la corrosión. El PPIR detalla todos los elementos de inspección, asegurando que cada perno de máquina cumpla con los requisitos dimensionales, de rendimiento y de calidad, proporcionando una garantía de calidad fiable para aplicaciones de líneas aéreas e industriales.



Especificaciones técnicas de la tuerca de seguridad tipo Palnut



Número de pieza.





HUBBELL	Número de pieza.	Altura	Peso	Pulgada (B)
		Pulgada (A)	Kg / Pcs	PN-38
3530	PN-38	0.145	0.001	PN-12
3531	PN-12	0.190	0.003	PN-58
3532	PN-58	0.213	0.005	PN-34
3533	PN-34	0.246	0.006	PN-78
3534	PN-78	0.311	0.010	PN-100
3515	PN-100	0.336	0.021	Las tuercas Palnut métricas hexagonales autoblocantes de contratuerca DIN 7967 y las tuercas Palnut de acero inoxidable están disponibles bajo pedido.





Referencia cruzada (Equivalentes de la industria):



Tamaño



Número de pieza.	HUBBELL	ALLIED BOLT	3/8"-16
PN-38	3530	7851	1/2"-13
PN-12	3531	7852	5/8"-11
PN-58	3532	7853	3/4"-10
PN-34	3533	7854	7/8"-9
PN-78	3534	7855	1"- 8
PN-100	3515		(Nota: Los números de pieza del fabricante son solo de referencia. Los productos Yokelink son intercambiables según las normas IEEE.)



Preguntas frecuentes (FAQ)



P1: ¿Cuál es la diferencia entre una tuerca de seguridad MF y una tuerca Palnut?



R: Si bien ambas son tuercas de seguridad secundarias utilizadas en la

construcción de líneas eléctricas, operan de manera diferente. Una tuerca de seguridad MF es una tuerca sólida de forma cóncava que se aplana al apretarla para bloquear las roscas. Una tuerca Palnut es una tuerca hexagonal ligera estampada de acero para muelles. Utiliza la tensión del resorte (distorsionándose bajo carga y agarrando las roscas) para evitar que la tuerca primaria se afloje por vibración.P2: ¿Por qué las tuercas de seguridad tipo Palnut suelen estar galvanizadas mecánicamente en lugar de galvanizadas en caliente?

R: Las tuercas Palnut están hechas de acero para muelles de alto carbono (como AISI 1050) y tienen perfiles extremadamente delgados y finos. La galvanización en caliente tradicional (HDG) implica un calor extremo que puede arruinar el temple del resorte del acero y obstruir las roscas finas con zinc. La galvanización mecánica (ASTM B695) aplica una capa protectora de zinc a temperatura ambiente, preservando la acción del resorte y eliminando el riesgo de fragilización por hidrógeno.

P3: ¿Cómo se instala una tuerca Palnut en un

poste de servicio público?R: Primero, apriete firmemente la tuerca primaria que soporta carga (como una tuerca cuadrada o hexagonal pesada) contra el herraje. Luego, enrosque la tuerca Palnut en el perno con la cara lisa hacia la tuerca primaria. Gírela hasta que quede apretada con los dedos y luego use una llave para apretarla 1/3 a 1/2 vuelta adicional para activar la acción de bloqueo por resorte.

Servicios de cadena de suministro de valor añadido

1. Pedido en firme y almacenamiento gratuito



Yokelink ofrece programas de pedido en firme: Realice un pedido anual para fijar precios, fabricamos su volumen total y mantenemos stock en nuestras instalaciones sin cargo. Envíos parciales: Programe envíos parciales (por ejemplo, mensuales o trimestrales) según el progreso de su proyecto. Obtiene los beneficios de la entrega justo a tiempo sin el riesgo de escasez.

2. Envío DDP (aranceles de EE. UU. incluidos) Certeza del costo de llegada

Nos encargamos de la compleja logística. Nuestro servicio DDP (Delivered Duty Paid) cubre el flete marítimo, el despacho de aduanas de EE. UU. y los aranceles de la Sección 301. El precio que cotizamos es el precio final entregado en su puerta / almacén.

3. Programa de muestras gratuitas

Ofrecemos muestras gratuitas a compradores comerciales cualificados para pruebas y aprobación.
